HDMI多媒体连接扁线
标准:High-Definition Multimedia Interface Specification Version V1.4a.
带网络功能HDMI线结构为:5P+4C,不带网络功能HDMI线结构为:4P+7C.
导体使用单根或绞合30~26AWG裸铜丝, 铜丝依据标准:GB/T 3953-2009生产及检验.
信号对绝缘使用发泡PE, 在生产中使用欧勒测径仪及电容监控仪监控全程, 确保高频性能满足要求.
环保PVC外被。

印字:
带网络功能HDMI线印字: HIGH SPEED HDMI CABLE WITH ETHERNET
不带网络功能HDMI线印字:HIGH SPEED HDMI CABLE

电气性能:
·特性阻抗:100±10Ohm.
·眼图测试满足HDMI V1.4b cat.2要求.
·网络对衰减:
0.3-10MHz:<-1.6dB
10-100MHz:<-5dB
100-200MHz:<-7.1dB

应用:
适用于数码电视, DVD播放机, 机顶盒以及其它数码视听产品.

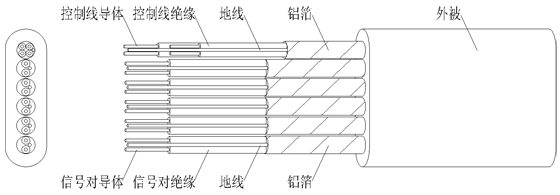

HDMI扁线产品构造:
规格
AWG
结构
导体(mm)
根数/外径
绝缘(mm)
材料/外径
屏蔽 外径(mm)
30
5P 1/0.25Cu 0.75FPE 地线+铝箔 13.3*3.4
4C 1/0.25Cu 0.55HDPE 地线+铝箔
28
5P 1/0.32Cu 0.93FPE 地线+铝箔 14.0*4.0
4C 1/0.32Cu 0.7HDPE 地线+铝箔
26
5P 1/0.41Cu 1.18FPE 地线+铝箔 14.3*5.5
4C 1/0.32Cu 0.70HDPE 地线+铝箔
·产品规格可根据客户要求订制.
